此系统在调试中出现以下现象：泵能工作，但供给合模缸和注射缸的高压泵压力上不去（压力调至8.0Mpa左右，再无法调高），泵有轻微的异常机械噪声，水冷系统工作，油温、油位均正常，有回油。

从回路分析故障有以下可能原因：

（1）溢流阀故障。可能原因：调整不正确，弹簧屈服，阻尼孔堵塞，滑阀卡住。

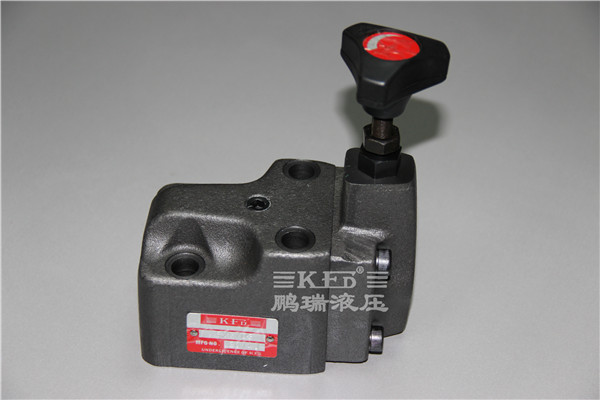

鹏瑞KFD溢流阀

（2）电液换向阀或电液比例阀故障。可能原因：复位弹簧折断，控制压力不够，滑阀卡住，比例阀控制部分故障。

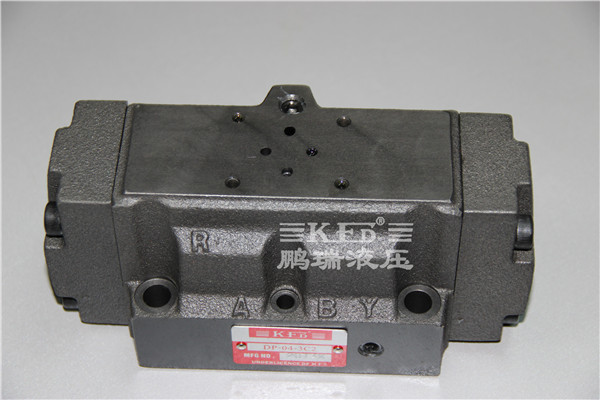

鹏瑞KFD溢流阀

（3）液压泵故障。可能原因：泵转速过低，叶片泵定子异常磨损，密封件损坏，泵吸入口进入大量空气，过滤器严重堵塞。

PV2R叶片泵

故障诊断方法：

（1）应用传统的逻辑分析逐步逼近法。需对以上所有可能原因逐一进行分析判断和检验，最终找出故障原因和引起故障的具体元件。此法诊断过程繁琐，须进行大量的装拆、验证工作，效率低，工期长，并且只能是定性分析，诊断不够准确。

（2）应用基于参数测量的故障诊断系统。只需在系统配管时，在泵的出口a、换向阀前b及缸的入口c三点设置双球阀三通，则利用故障诊断检测回路，在几秒钟内即可将系统故障限制在某区域内并根据所测参数值诊断出故障所在。检测过程如下：

（a）将故障诊断回路与检测口a接通，打开球阀2并旋松溢流阀7，再关死球阀1，这时调节溢流阀7即可从压力表4上观察泵的工作压力变化情况，看其是否能超过8.0Mpa并上升至所需高压值。若不能则说明是泵本身故障，若能说明不是泵故障，则应继续检测。

（b）若泵无故障，则利用故障诊断回路检测b点压力变化情况。若b点工作压力能超过8.0Mpa并上升至所需高压值，则说明系统主溢流阀工作正常，需继续检测。

若溢流阀无故障，则通过检测c点压力变化情况即可判断出是否换向阀或比例阀故障。

通过检测最终故障原因是叶片泵内漏严重所引起。拆卸泵后方知，叶片泵定子由于滑润不良造成异常磨损，引起内漏增大，使系统压力提不高，进一步发现是由于水冷系统的水漏入油中造成油乳化而失去润滑作用引起的。

.......鹏瑞液压提供......
